Kabels eindelijk eenvoudig invoeren

Montag 19 April 2010

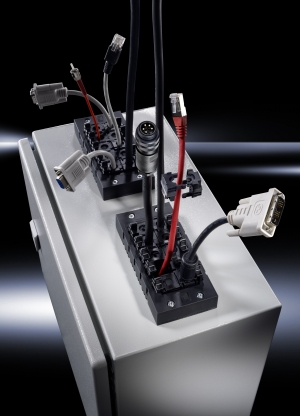

Rittal met nieuw connectordoorvoersysteem

Met zijn nieuwe connectordoorvoersysteem maakt Rittal het monteren van kabels in behuizingen en schakelkasten nu eenvoudiger, sneller en betrouwbaarder. Het nieuwe systeem overtuigt door zijn modulariteit, flexibele opbouw, hoge aansluitdichtheid voor uiteenlopende kabeldiameters tot IP 64 en eenvoudige doorvoer van voorgeconfectioneerde kabels. Gebruikers profiteren van lagere aansluitkosten.

Kabel- en connectordoorvoeren in behuizingen en schakelkasten zijn een klein detail, maar kosten installateurs vaak veel inspanning en hoofdbrekens. Het nieuwe connectordoorvoersysteem van Rittal brengt uitkomst. Met dit systeem kunnen kabels met verschillende diameters en voorgeconfectioneerde stekkers zonder gereedschap worden doorgevoerd en duidelijk sneller worden bevestigd. Ongewenste bewegingen van de kabels en verdraaiing of beschadiging door zijwaartse druk, die tot ondichtheid en storingen kunnen leiden, behoren tot het verleden.

De basis van deze innovatie wordt gevormd door afdichtframes die aan de behuizing zijn gemonteerd en voorzien zijn van verschillende afdichtmodulen voor het doorvoeren van kabels en stekkers. De afdichtframes kunnen eenvoudig op 24- en 16-polige connectoruitsparingen worden bevestigd. Klembeugels zorgen voor een trilvaste verbinding van de afdichtmodulen in de afdichtframes. Om kabels snel te vervangen, hoeven installateurs alleen de afzonderlijke afdichtmodulen te ontgrendelen. Voor grotere stekkers kunnen meerdere modulen worden uitgenomen.

Nog een voordeel: als een installatie voor transport moet worden gedemonteerd, kunnen de modulen aan de kabels bevestigd blijven. Dit voorkomt dat aansluitingen worden verwisseld of onderdelen ontbreken. “Minder is meer!” – dit motto geldt ook hier. Voor het klembereik van 4 - 9 mm hebben gebruikers slechts twee verschillende modulen nodig. Dit resulteert niet alleen in een kleinere voorraad, maar ook in meer flexibiliteit en zekerheid – vooral dan als de kabeldiameter niet exact bekend is.

Het nieuwe kabelinvoersysteem beschikt over de beschermklasse IP 64 volgens EN 60 529 en voldoet aan de eisen van NEMA 12. Afdichtframes en -modulen zijn van polyamide, de afdichting van LSE 2.
