Durchfluss Vortex

Wirbeldurchflussmessung
Funktionsweise eines Wirbelzählers
Sensor
Wirbelfrequenz

Sonsorkonzept
Kapazitiver Sensor
Primäre Vibrationskompenstion (ausbalanciertes System)
Keine Schweissnähte im Prozess
800 bar druckgeprüft
Verschmutzungsunempfindlich
Temperaturschockunempfindlich (>150 K/s)
Druckschlagunempfindlich
Gegenelektrode
Elektrode

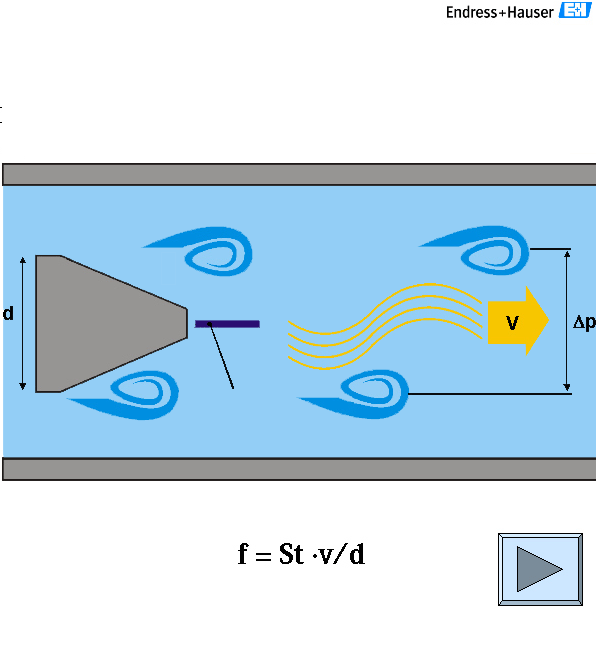

Im Vortex Messgerät werden die Wirbel durch einen Strömungskörper erzeugt, der in Flussrichtung vor dem Sensor installiert ist.
Sonsorkonzept - Proline Prowirl
Funktionsprinzip

Wirbeldurchflussmessung
Wirbeldurchflussmessung -
Anforderungen an den Prozess, Eigenschaften
Kontinuierliche Prozesse, keine Pulsationen, Viskositäten < 10 mPas
Strömungsprofil: Ein- und Auslaufstrecken erforderlich
  • Linearer Frequenzausgang
  • Einsetzbar für Dampf, Gas und Flüssigkeiten
  • Geringer Druckfall
  • Großer Nennweitenbereich
  • Niedrige Installationskosten
  • Großer Messbereich
  • Keine bewegten Teile


Für nähere Auskünfte: Endress+Hauser GmbH
