Rittal TS 8 overdrukkast met koeling voor Ex-bereik

maandag 18 mei 2009

Explosieveilig gekoeld in zone II
Rittal biedt voor explosiegevaarlijke omgevingen in de olie- en gastransporterende industrie nieuwe EX-overdrukkasten met geïntegreerde schakelkastkoelaggregaten. In deze kasten kan in zone II (gas) niet-explosiebeveiligd materieel veilig worden ondergebracht en efficiënt worden gekoeld. De eerste projecten in de olie- en gastransporterende industrie zijn al met succes voltooid.

Gasexplosies zijn buitengewoon gevaarlijk. Installaties en apparaten die in zone II (gas) worden gebruikt, vereisten speciale aandacht. In deze zone kan er een kortstondige explosieve atmosfeer, een mengsel van lucht, brandbare gassen, dampen en nevel, ontstaan. Explosiegevaarlijk
materieel – bijvoorbeeld in de olie- en gastransporterende industrie – dient daarom in speciale EX-behuizingen te zijn ondergebracht. De eisen aan een technisch systeem worden nog hoger als het materieel door grote vermogensverliezen en hoge buitentemperaturen efficiënt en veilig gekoeld moet worden. Hiertoe presenteert Rittal een nieuwe ontwikkeling. Voor explosiegevaarlijke omgevingen in zone II (gas) levert Rittal nu nieuwe EX-overdrukkasten met geïntegreerde schakelkastkoelaggregaten.

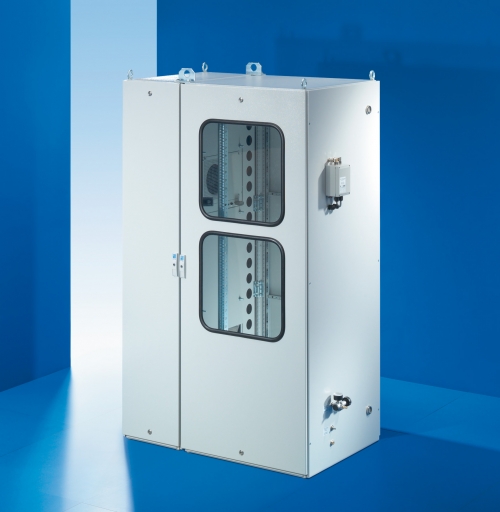

Deze innovatie bestaat uit een schakelkastcombinatie uit de TS 8-serie in de afmetingen 1200 (800+400) x 2000 x 800 mm (BHD). De elektronische componenten worden ingebouwd in het 800 mm brede kastdeel. Het andere, met een gemodificeerde scheidingswand afgezette 400 mm brede kastdeel biedt ruimte voor de koelapparatuur. Voor een flexibele en veelzijdige afbouw kunnen de kasten worden voorzien van montageplaten, 19“-profielen en systeemchassis.

De schakelkast is conform EN 60079-0 en EN 60079-2 berekend op een werkdruk van 1,5 tot 2,0 mbar en een spoeldruk van 25 mbar. Hierdoor ontstaat er in het interieur van de kast een EX-vrije zone waarin niet-explosiebeveiligd materieel betrouwbaar is beveiligd.

Wat de klimaattechniek betreft, moest het externe luchtcircuit met al zijn componenten van het koudemiddelcircuit zodanig worden geplaatst dat het effectieve koelvermogen niet alleen werd geproduceerd, maar ook aan de EX-beveiliging voor zone II (gas) werd voldaan. Rittal waarborgt het koelvermogen van maximaal 3,0 kW (L35/L35) met een koelconcept dat speciaal voor het EX-bereik is ontwikkeld.

De overdrukkast is verkrijgbaar in gelakt plaatstaal of roestvrij staal. Door een beschermdak te plaatsen, dat de kast beschermt tegen regen en invallende zonnestralen, kan de kast ook in de openlucht worden geplaatst. De explosiebeveiliging van materieel is gewaarborgd voor omgevingstemperaturen van -20 tot +40°C.

De kastcombinatie is voorbereid voor gebruik in de EX-categorie II 3G en wordt derhalve als voorbereide lege kast geleverd. Overeenkomstige systemen voor de EX-categorieën II 3D en zone 22 zijn op dit moment in voorbereiding.

Ex-beveiliging voor hightech-bewakingssystemen

Naast veel andere speciale EX-behuizingen van Rittal worden de nieuwe EX-overdrukkasten op dit moment onder extreme temperatuuromstandigheden gebruikt door de olie- en gastransporterende industrie in Noord-Afrika. Bijpassende versterkerunits van hightech-bewakingssystemen zijn ondergebracht in overdrukkasten. Om niet alleen de EX-beveiliging maar ook een hoge inzetbaarheid van deze bewakingssystemen te waarborgen, moeten de kasten worden gekoeld met koelvermogens tot 2 kW. Op deze wijze is een langdurige werking en optimale overdracht door de camerasystemen gewaarborgd.
