download articleKapazitive Messtechnik
Kapazitive Messtechnik
| Kapazitive Messtechnik |

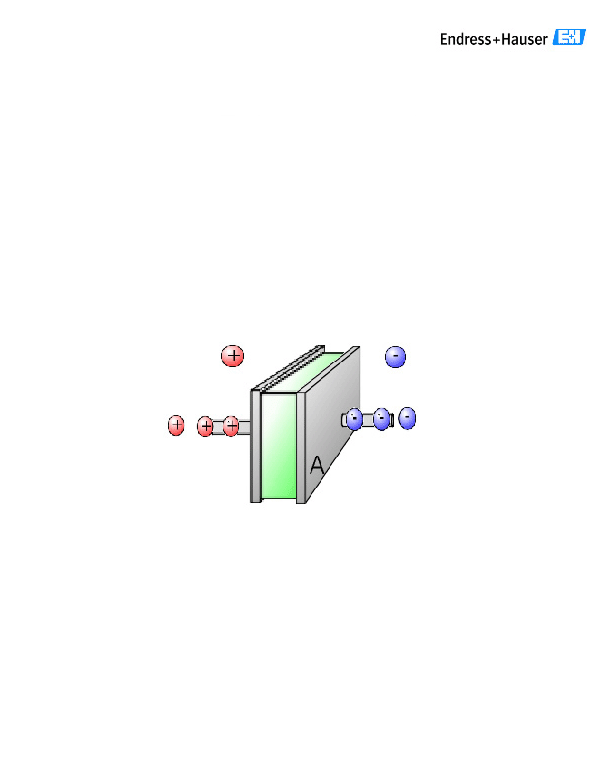

| Jedes elektrisch geladene Material ist umgeben von einem elektrischen Feld. Zwischen unterschiedlich geladene Materialien bilden sich elektrische Feldlinien von positiv nach negativ. |
| Zwei unterschiedlich geladene, voneinander isolierte Metallplatten bilden einen Kondensator. |

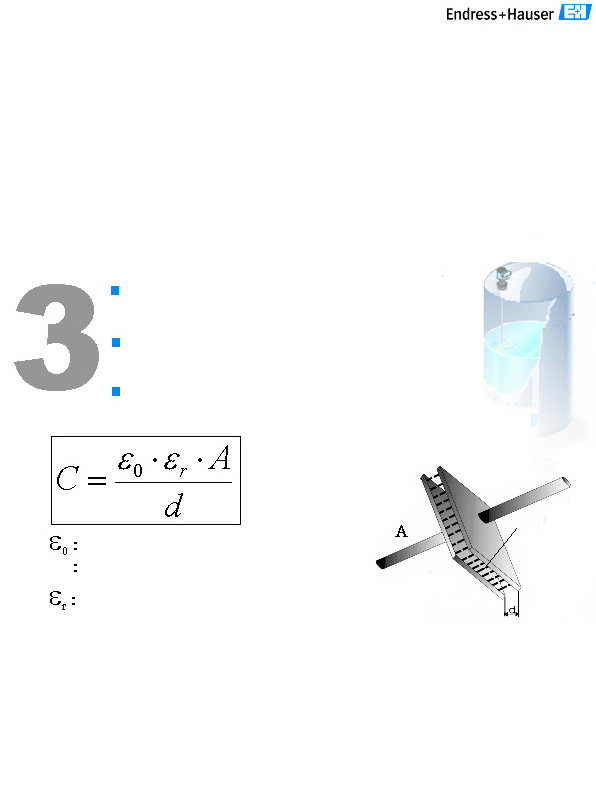

Grundlagen des Kondensators
| Grundlagen des Kondensators |
| Das Prinzip der kapazitiven Füllstandmessung beruht auf der Änderung der Kapazität eines Kondensators durch die Veränderung des Füllstands. Die Kapazität eines Kondensators wird durch 3 Faktoren bestimtt: |
| Abstand der Elektrodenflächen (d) |
| Größe der Elektrodenflächen (A) |
| Dielektrum zwischen den Elektroden (eI) |
| elektrische Feldkonstante |
| 8.854*10-12 C/(Vm) |
| Dielektrizitätszahl (Medium) |
Einige Unterteile sind noch nicht ins Deutsch übersetzt worden.

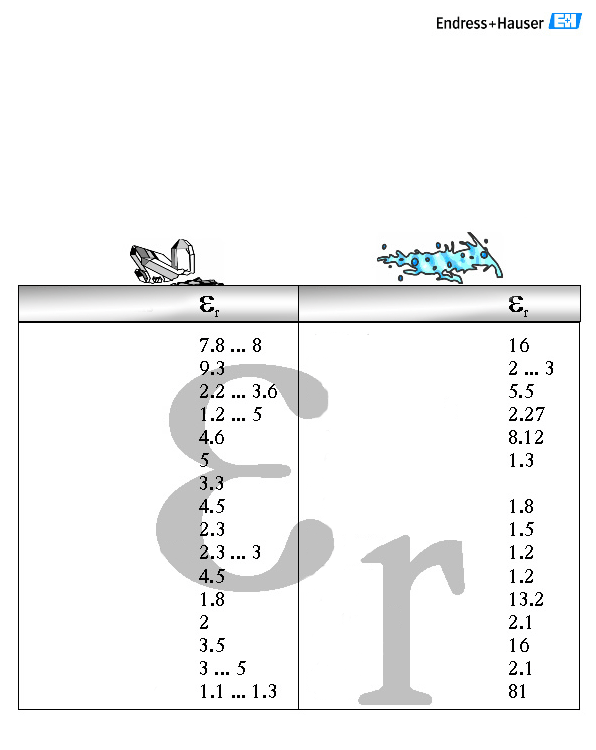

Dielektrizitätskonstanten
| Dielektrizitätskonstanten |
| Dolomit Eisenoxid Getreide Glasbruch Kaffee Kalkhydrat Kalkmehl Kohle, roh Kohlenstaub Kraftfutter Mehl Nylongranulat Quarzmehl Reis Sand, trocken Waschpulver |
| Air = 1 |
| Alkohol Benzin Chloroform Desmophen 5100 Desmodur 44 V Deuterium Flüssiggase - Chlor - Luft -140° C - Butan - Propan Glyzerin Heizöl Latex Petroleum Wasser |

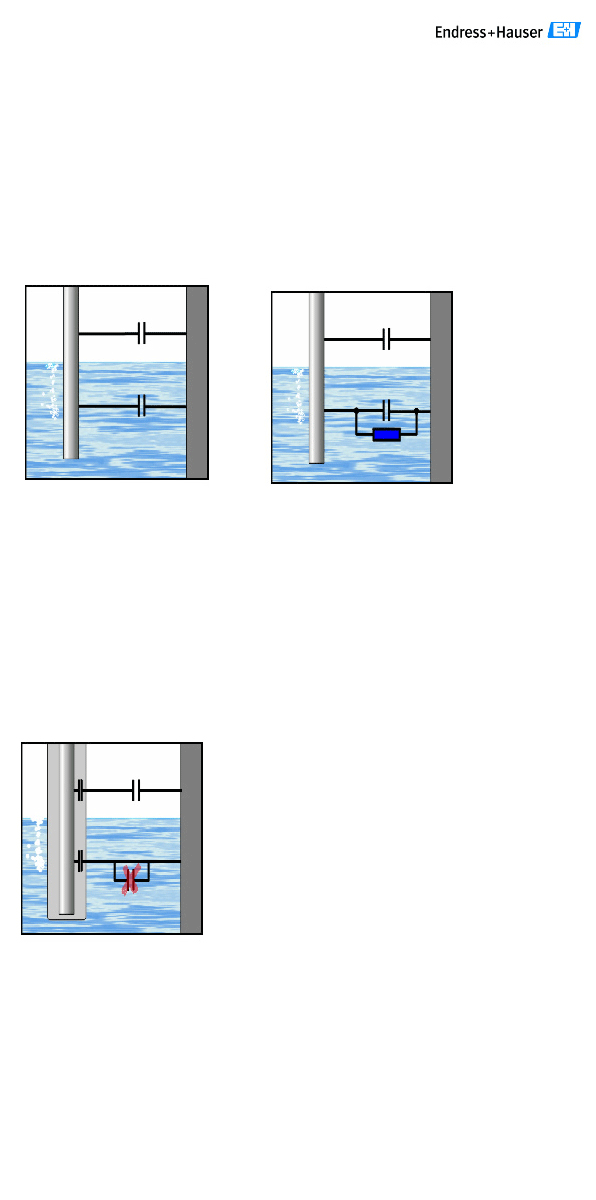

Elektrische Leitfähigkeit
| Elektrische Leitfähigkeit |
| Nicht leitende Medien |
| (Kohlenwasserstoffe, Lösungsmittel, Benzine, Öle) |
| Schwach leitende Medien |
| (Kohlenwasserstoffe mit höherem Wassergehalt, demineralisiertes Wasser) |
| Die DK des Mediums darf sich z.B. durch Feuchtigkeit nicht ändern. Sonst kann er Füllstand nicht mehr zuverlässig bestimmt werden. |
| Der Messstrom hängt nicht nur von der DK ab, sondern auch von der Leitfähigkeit des Mediums. |
| Leitfähige Medien |
| (Wässrige Lösungen von Salzen, Säuren, Laugen, Elektrolyte, Lebensmittel, Getränke) |
| Eine Änderung der DK und Leitfähigkeit hat keinen Einfluss auf die Kapazität, da sich durch das Medium ein Kurzschluss met der Behälterwand ergibt. |
Für nähere Auskünfte: Endress+Hauser GmbH
