Rittal Flat-PLS: nieuw stroomrailsysteem

viernes 20 febrero 2009

Typegeteste laagspanningsschakelinstallaties nu tot 5.500 A
Met Flat-PLS breidt Rittal het Ri4Power-programma voor typegeteste laagspanningsschakelinstallaties uit met een nieuw stroomrailsysteem tot 5.500 A. Deze innovatie overtuigt niet alleen door de hogere nominale stroom, maar ook door de hoge mate van flexibiliteit en montagevriendelijkheid, de economische verbetering van de kortsluitvastheid en de effectieve bescherming tegen aanraking.

In antwoord op ’s werelds stijgende energiebehoefte moeten ook laagspanningsschakelinstallaties steeds groter worden. Tegenwoordig worden installaties steeds vaker met nominale stromen van 3.200 tot 4.000 A en hoger toegepast. Om hieraan tegemoet te komen, heeft Rittal met Flat-PLS een nieuw stroomrailsysteem ontwikkeld. Door dit systeem in te bouwen in het Ri4Power-laagspanningsschakelsysteem van Rittal kan het nieuwe stroomrailsysteem worden belast met een nominale stroom van maximaal 5.500 A.

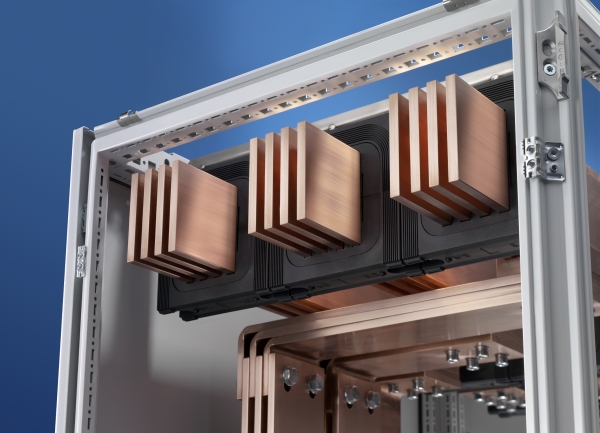

Met één enkele stroomrailhouder kunnen tot vier koperen rails per fase worden bevestigd. Zij kunnen tot 1- tot 4-polige systemen worden opgebouwd. Rittal biedt twee verschillende stroomrailhouders die geschikt zijn voor rails met de afmetingen van 40x10 tot 60x10, 80x10 en 100x10 mm. Hierdoor is een optimale aanpassing aan de betreffende nominale stroom gegarandeerd. Door de 4-delige houderconstructie, waarmee elk railpakket in de stroomrailhouder in stappen van 90 graden kan worden gedraaid, bewijst het Flat-PLS-systeem zijn hoge mate van flexibiliteit en montagevriendelijkheid.

Door ook gebruik te maken van de nieuw ontwikkelde stroomrailklem, kan de installatiebouwer de stabiliteit van het uit meerdere rails bestaande systeem versterken. Dit maakt het mogelijk om de kortsluitvastheid van het systeem op economische wijze te verhogen. In de volgende uitbouwfase wordt het stroomrailsysteem mechanisch versterkt met een stabilisatierail, zodat het systeem gedurende 1 seconde bestand is tegen kortsluitstromen van maximaal 110 kA of piekkortsluitstromen van 244 kA.

Om het risico op ongevallen en vlambogen actief te verlagen en daardoor de betrouwbaarheid van de laagspanningsschakelinstallatie duidelijk te verhogen, biedt Rittal een variabel assortiment afdekprofielen en afdekelementen. Zij dekken de verschillende bouwvormen van de Flat-PLS eenvoudig en nauwkeurig af. Ook de optionele stroomrailklemmen kunnen in de bescherming tegen aanraking worden geïntegreerd.

De integratie van het nieuwe Flat-PLS stroomrailsysteem in het Rittal Ri4Power-systeem breidt het vertrouwde moduleprogramma voor de schakelkastbouwer duidelijk uit. Daarmee is Ri4Power zowel in de open bouwvorm 1 als in de hogere bouwvormen 2-4 als typegetest laagspanningsschakelsysteem tot 5.500 A beschikbaar.
